GIGAWATT PC-4 EVO+는 플래그십 파워 컨디셔너 모델이며 세계 최고 및 가장 진보된 구조 로 만들어진 파워컨디셔너입니다.

PC-4 EVO+는 타협 없는 파워 컨디셔너에 대한 수년간의 연구 개발의 정수입니다.

PC-4 EVO+는 전력선에서 오는 간섭 및 전력 서지에 대해 매우 효과적인 보호 기능을 제공할 뿐만 아니라 연결된 장치의 사운드 품질을 크게 향상시킵니다.

PC3 SE EVO와의 주요 차이점 :

·         층 두께가 증가된 회로 기판

·         High-Flux 코어 기반 필터

·         45mm2 단면적의 은도금된 전도성이 높은 구리(99,995%)로 만든 분배 레일

·         Carling Technologies의 2극 유압 자기 전원 스위치

·         2극 내부 릴레이 6500W

·         용량이 향상된 독점 커패시터

·         향상된 버퍼 보상 배터리

·         효율성이 향상된 과전압 방지 회로

·         C19 입력 전원 소켓

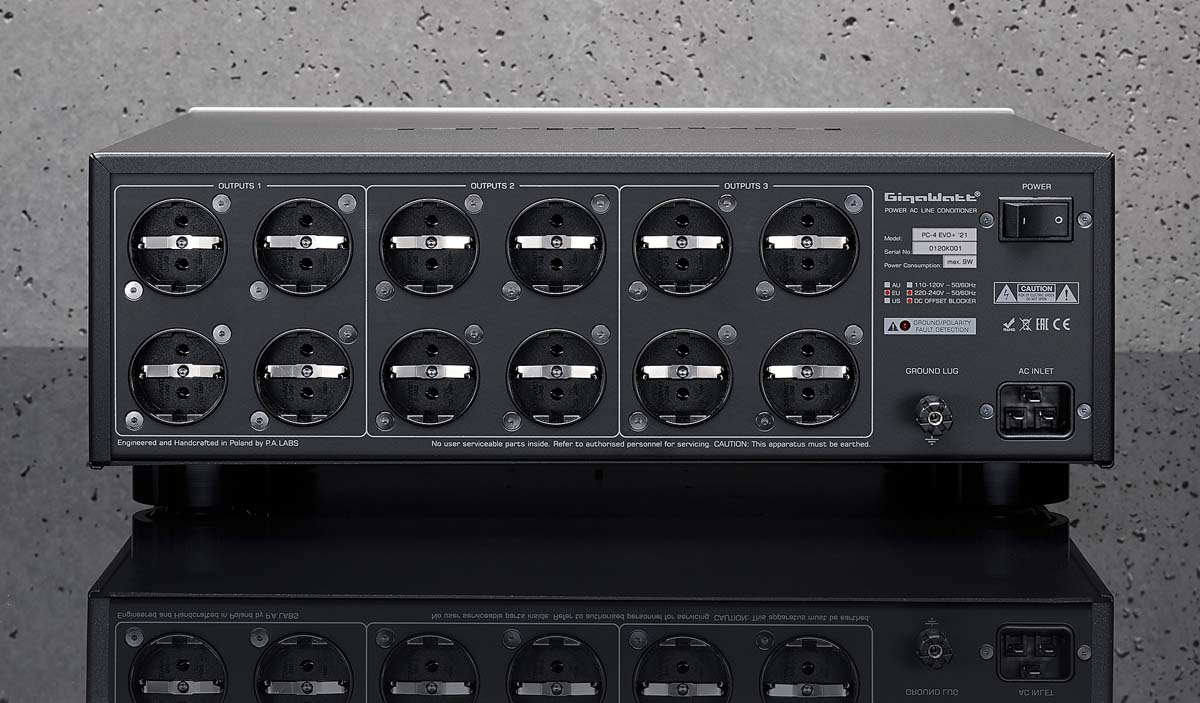

·         12개의 출력 소켓

·         초강력 알루미늄 섀시

·         기준 진동 방지 발 롤링 볼 격리 시스템

·         접지 단자

GigaWatt PC4 EVO+의 특장점

컨디셔너의 모든 내부 요소는 초강력 비자성 알루미늄 섀시로 둘러싸여 있습니다.

컨디셔너에 전달되는 진동을 줄이기 위해 섀시는 복합 역청-폴리머 매트로 추가 감쇠되었습니다.

전체가 샷시에 고정되어있으며 혁신적인 솔루션인 롤링 볼 아이솔레이션이 기본 장착됩니다.

이것은 단단한 알루미늄으로 만든 두 부분(외부 및 내부)으로 만든 디자인으로, 그 사이에 볼이 있는 두 개의 런이 있습니다. 시스템의 역할은 발 사이의 접촉 지점의 양을 최소화하는 것입니다. 그런 다음 컨디셔너를 선반에 올려 놓으면 기계적 진동이 크게 감소하여 내부 요소의 작업에 부정적인 영향을 미칩니다. 사운드를 저하시키는 컨디셔너. 전체 구조를 지지하는 또 다른 절연 요소는 5mm 두께의 독점 엘라스토머입니다.

컨디셔너의 전면 패널은 항공 등급 알루미늄의 두꺼운 슬래브로 만들어집니다.

정밀 밀링 후 표면을 브러시 처리한 다음 흑색 또는 은색으로 양극 산화 처리합니다.

PC-4 EVO+에는 12개의 고품질 독점 전원 소켓 GigaWatt가 있으며 표면 접촉이 넓습니다.

소켓의 황동 접점은 구리나 니켈과 같은 중간 금속을 사용하지 않고 기술적인 은도금 공정으로 처리되어 직렬 저항과 전압 손실이 좋지 않을 수 있습니다. 증가된 접촉면과 두꺼운 은층은 플러그 핀과의 양호한 접촉을 보장합니다.

 소켓은 추가로 극저온으로 수정되고 자화되지 않았습니다.

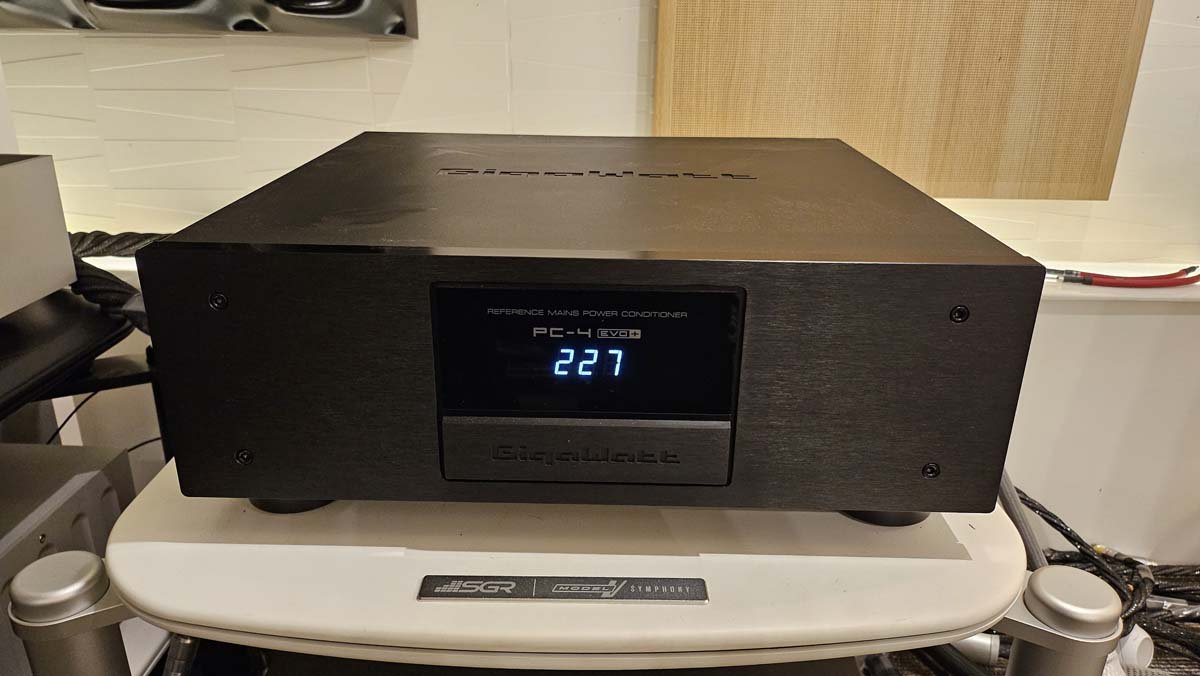

전면 중앙 부분에는 입력 전류의 전압을 나타내는 LED 디스플레이가 있습니다.

정확한 전압계는 상위 고조파로 인한 왜곡 및 측정 오류에 매우 강하며, 동시에 컨디셔너에 의해 필터링된 전력 품질을 손상시키는 간섭을 생성하지 않습니다.

전압계 디스플레이는 기본적으로 빨간색이지만 요청 시 녹색, 파란색 또는 흰색으로 제공됩니다.

컨디셔너에는 전력망에 잘못된 연결을 알리는 추가 회로도 장착되어 있습니다.

그 동작은 장치 뒷면의 빨간색 LED로 표시되며 이는 장치의 잘못된 극성 또는 잘못된 접지를 나타냅니다.

기술 솔루션

컨디셔너 PC-4 EVO+에는 각각 4개의 출력 소켓으로 구성된 3개의 섹션을 제공하는 3개의 독립적인 필터링 분기가 장착되어 있습니다.

이 솔루션으로 인해 디지털, 아날로그 또는 고전류 장치와 같은 각 유형의 장치에 대해 다른 종류의 필터링이 부하에 맞게 조정되었습니다.

자율 수동 필터를 사용하면 공유 전력선을 통해 함께 연결된 장치에서 생성되는 간섭을 차단할 수 있습니다.

PC-4 EVO+는 가장 진보되고 타협하지 않는 구성 요소가 사용된 새로운 필터링 아키텍처를 기반으로 합니다.

Miflex에서 제조한 버퍼링 회로용 보정 배터리와 간섭 방지 커패시터입니다.

PC-4 EVO+에서는 당사의 독점 설계인 혁신적인 2단계 전류 분배 시스템이 사용됩니다.

이것은 순도 99.997%의 무산소 구리 OFHCC 10100의 광택 슬래브로 만들어진 거대한 3세대 분배 레일을 기반으로 합니다.

첫 번째 단계에서는 각 필터링 분기에 무손실 및 균일한 전압 분배가 가능합니다.

두 번째 단계는 FEP 테플론으로 절연된 무산소 구리로 만든 4QMM 단면적의 도체를 사용한 케이블과 볼트 및 클램프 연결을 통해 각 출력 소켓 쌍에 직접 전류를 제공합니다. 각 레일의 45 QMM 단면과 결합된 스타 연결 토폴로지 및 높은 컨덕턴스는 컨디셔너의 개별 출력에 대한 부하에 관계없이 균일하고 안정적인 전력 분배를 허용합니다.

필터링 회로의 효율성 향상으로 인해 표준 PCB에 비해 구리 양이 15배 많은 대용량 PCB에 은 땜납을 사용하여 실장되었습니다. 이중 레이어 PCB는 은도금된 구리로 만든 매우 넓은 트레이스를 가지며 결합 두께는 550마이크로미터입니다. 간섭은 독점적인 오디오 등급 커패시터와 HF(High Flux) 코어 필터를 기반으로 구축된 RLC 유형의 필터링 블록에 의해 감쇠됩니다.

최신 버전의 PC-4 EVO+에는 특수 커패시터가 장착되어 있어 하위 모델보다 더 높은 용량과 효율성을 제공합니다. 이러한 커패시터는 GigaWatt 사양에 따라 전문 제조업체인 Miflex  회사에서 제조합니다.

컨디셔너에는 전류의 자유로운 흐름을 제한하는 열 또는 블로우 퓨즈와 같은 전통적인 보호 요소가 없으며 사운드에 긍정적인 영향을 미칩니다.

컨디셔너의 서지 보호는 플라즈마 스파크 갭, UltraMOV 차세대 배리스터 및 초기 필터를 활용하는 시작 블록에 의해 제공됩니다.

과부하 보호는 GigaWatt의 특수 사양에 따라 미국에서 제조된 Carling Technologies의 2극 유압-자기 스위치에 의해 제공됩니다.

 이 요소는 내부 회로를 통해 흐르는 전류의 양을 제어하고 추가로 장치의 주 전원 스위치 역할을 합니다. 잘 만들어진 현대적인 전력망과 함께 작동하는 이러한 모든 요소는 서지 및 과전류에 대한 복잡한 보호를 보장합니다.

PC-4 EVO+ 컨디셔너의 내부 구성은 물론 전력망이 처리할 수 있는 경우 최대 25A(최대 90A)의 부하를 지속적으로 전달할 수 있습니다.

이러한 큰 예비전력은 전력망에서 무손실 전력 전송을 위해 필요하지 않지만 피크, 임펄스 부하에 대한 대규모 예비 전력이 있어야 합니다.

파워 리저브는 공칭 부하보다 여러 번 전력선에 부하를 주는 강력한 파워 앰프에 전원을 공급하는것이 기본입니다.

 주 전원 소켓은 은도금 핀이 있는 전문 PowerCon 32 Amp로 32A의 안정적인 전류를 전달할 수 있습니다. 25A의 최대 부하는 널리 사용되는 IEC 소켓을 사용하는 유사한 장치의 일반 부하의 거의 3배입니다.

최대 임펄스 응답을 허용하기 위해 PC-4 EVO+에는 독점 설계인 오디오 등급 보상 배터리가 있는 이중 버퍼 회로가 장착되어 있습니다.

이 회로는 전력 증폭기와 같은 비선형 부하로 전류 ​​출력을 증가시킬 뿐만 아니라 컨디셔너의 입력과 출력 사이의 전력 차이를 제거합니다.

이것은 다른 패시브 컨디셔너에서는 전례가 없고 액티브 컨디셔너에서는 도달할 수 없는 거의 무제한의 임펄스 기능을 허용합니다. PC-4 EVO+의 임펄스 기능은 어떤 장치도 연결하지 않은 깨끗한 전력선의 가치를 능가합니다.

PC-4EVO+의 표준 장비는 DC Offset Blocker이기도 합니다.

이는 전력망의 원치 않는 DC 구성 요소를 제거하는 회로입니다.

이 DC 성분은 거의 모든 전력망에 존재하는 매우 악화되는 현상입니다.

그 결과 교류의 정현파가 비대칭(비정현파)이 되고 변압기를 사용하는 모든 장치에 부정적인 영향을 미칩니다.

코어가 자화되어 노이즈가 증가하고 전원 공급 장치의 효율성이 감소하며 결과적으로 음질이 저하됩니다.

DC 차단기를 사용하면 사운드에 대한 기타 부정적인 영향을 일으키지 않고 이 현상을 효과적으로 제거할 수 있습니다.

옵션 장비

·         전압계 디스플레이 스위치 – 디스플레이를 끌 수 있습니다.

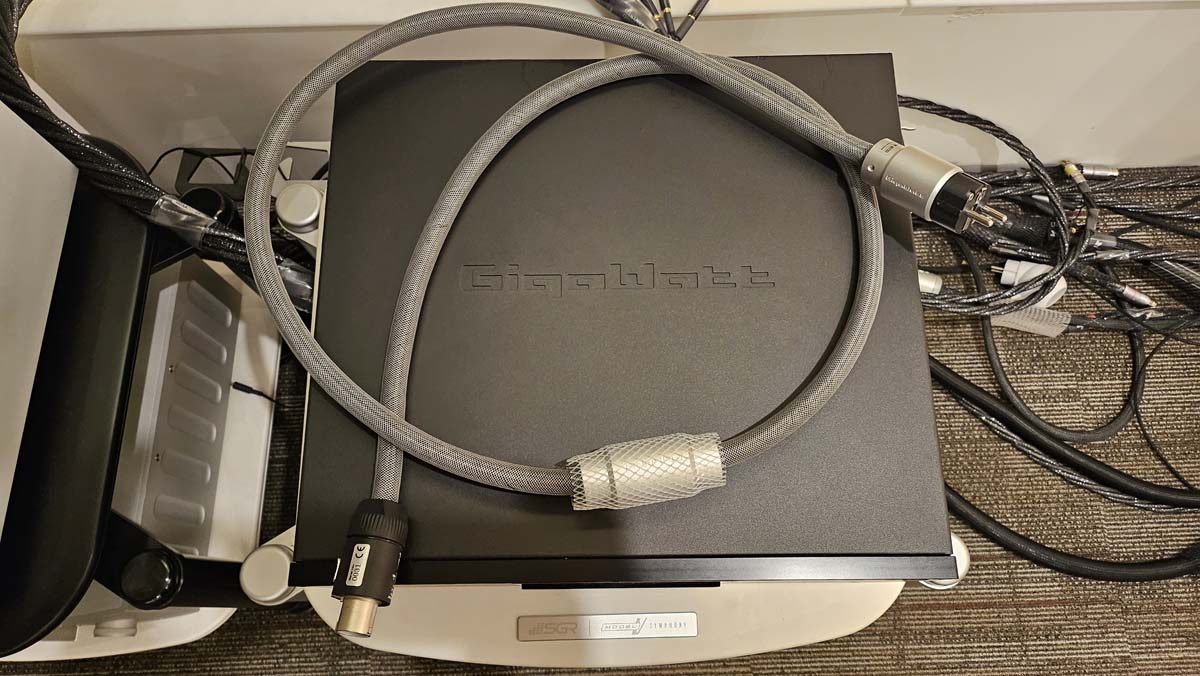

·         전원 케이블 - 상위 모델. PC-4 EVO+에는 1.5m 길이 의 PowerSync ULTRA 전원 코드가 기본 장착되어 있습니다 . 컨디셔너의 잠재력을 극대화하려면 전원코드 LS-1 EVO 또는 LS-2 EVO 를 사용하는 것이 좋습니다.
