| 24K 금도금 바나나 플러그[Banana Plug], 나사 조임식, Lock-in Type |
오디오플러스 커넥터 APB-700G는 스피커 케이블을 앰프나 스피커 시스템에 편리하게 연결할 수 있는 바나나 플러그로 24K 금 도금된 고품질 제품입니다.
스피커 케이블과의 연결은 나사 조임식으로 간편하게 연결할 수 있으며, 앰프나 스피커 시스템과의 연결은 바나나 플러그를 기기의 단자에 꽂고 바나나 플러그의 커버(로고 인쇄 부분)를 돌려 조이면 플러그 끝부분이 벌어지면서 밀착되어 느슨해지거나 빠지지 않으며 접촉저항이 극소화되도록 설계되어 음성 신호를 손실 없이 충실하게 전달할 수 있는 고급형 바나나 플러그[Banana Plug]입니다.

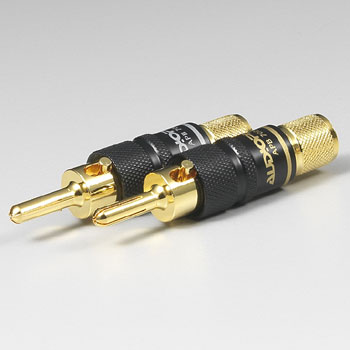

(이미지는 2개를 함께 찍은 사진을 등록하였으나 판매가 11,000원은 1개 가격입니다.)
■ 사용 방법
● 바나나 플러그에 스피커 케이블을 연결하는 방법은 바나나 플러그의 커버(로고 인쇄 부분)를 돌려 분리하고 두개의 조임 나사를 적당히 풀어준 상태에서 스피커 케이블의 피복을 적당한 길이로 벗긴 후 바나나 플러그의 Base Hole에 넣고 조임 나사를 조이면 됩니다. 두개의 조임 나사 중 앞쪽[핀의 방향]에 있는 것은 피복을 벗긴 동선을 조이고 뒤쪽에 있는 것은 피복을 벗기지 않은 상태로 피복 부분을 조여 고정하면 됩니다.
● 앰프나 스피커 시스템의 바인딩 포스트에 연결 시에는 먼저 바나나 플러그의 중간 부분에 위치한 플러그 커버(로고 인쇄 부분)를 아래 방향으로 돌려 느슨하게 한 다음 바인딩 포스트에 천천히 접속하여야 하며, 접속 후 다시 위의 방향[핀의 방향]으로 서서히 돌려서 타이트하게 조여 주어야만 합니다. 접속된 바인딩 포스트에서 바나나 플러그를 분리할 때도 반드시 바나나 플러그의 커버를 아래 방향으로 서서히 돌려 느슨하게 한 다음 바인딩 포스트에서 천천히 분리해야 합니다. 조여 진 상태에서 무리한 힘을 가하여 분리할 때에는 바인딩 포스트가 부착된 부위 혹은 스피커 케이블에 연결된 바나나 플러그 부위의 손상을 가져올 수 있습니다.
|
 |
|
|
|
■ 24K Gold Plated
■ 4.0㎜, 4 Sleeves
■ Screwing for Direct Connection
■ Look-in Type
■ Base Hole : 8.0㎜
■ 4AWG(5.5㎜) Speaker Cable 접속 가능
| |
|
|
 |
|
|
|
